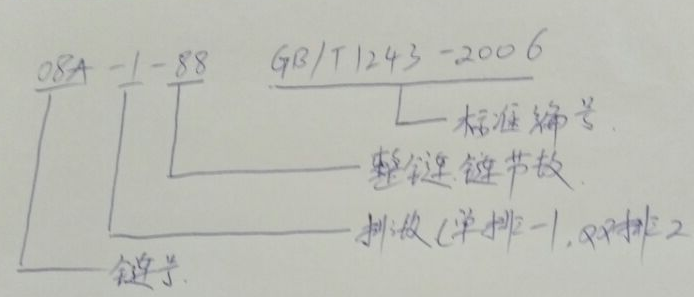

滾子鏈聯軸器的標記方法

下面的鏈號08A,我們經常說的4分鏈輪相對應，以此類推16A就是1寸。其實是指的是節距P，英寸單位表示節距。

1  in=25.4mm

p=25.4X鏈號/16

08A節距p=25.4X8/16=12.7mm

計算滾子鏈聯軸器齒根圓，齒頂圓，分度圓直徑

(1)分度圓直徑

      d=p/sin(π/z)=152 mm

   (2)齒頂圓直徑(三圓弧-直線齒形)

      da=(p*(0.54+1.0/tan(π/z)))=161.1 mm

   (3)*大齒頂圓直徑(其它齒形)

      damax=d+1.25*p-d1=163.9 mm

   (4)*小齒頂圓直徑(其它齒形)

      damin=d+(1-1.6/z)*p-d1=157.9 mm

   (5)齒根圓直徑

      df=(d - d1)=140.1 mm
