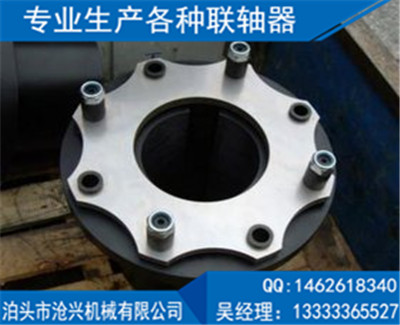

         JMI型膜片聯軸器 (JB/T 9147-1999)

　　●膜片聯軸器是由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。
● 膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬彈性元件撓性聯軸器，不用潤滑，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
● 膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，噪聲小，基本不用維修，制造較方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普遍,在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。


JM型膜片聯軸器基本參數及主要尺寸

型號 公稱轉矩N．m 瞬時*大轉矩N．m *大轉速r/min 軸孔直徑d1、d2 軸孔長度mm Dmm Amm 重量mm 轉動慣量kg．m2 J1型 Y型 L(推薦) L L JM1 40 63 10700 14 27 32 35 80 8±0.2 0.9 0.0005 16、18、19 30 42 20、22、24 38 52 25、28 44 62 JM2 63 100 9300 20、22、24 38 52 40 92 1.4 0.0011 25、28 44 62 30、32、35、38 60 82 JM3 100 200 8400 25、28 44 62 45 102 2.1 0.002 30、32、35、38 60 82 40、42、45 84 112 JM4 250 400 6700 30、32、35、38 60 82 55 128 11±0.3 4.2 0.006 40、42、45、48、50、55 84 112 JM5 500 800 5900 35、38 60 82 65 145 6.4 0.012 40、42、45、48、50、55、56 84 112 60、63、65 107 142 JM6 800 1250 5100 40、42、45、48、50、55、56 84 112 75 168 14±0.3 9.6 0.024 60、63、65、70、71、75 107 142 JM7 1000 2000 4750 45、48、50、55、56 84 112 80 180 15±0.4 12.5 0.0365 60、63、65、70、71、75 107 142 80 132 172 JM8 1600 3150 4300 50、55、56 84 112 200 15.5 0.057 60、63、65、70、71、75 107 142 80、85 132 172 JM9 2500 4000 4200 55、56 84 112 205 20±0.4 16.5 0.065 60、63、65、70、71、75 107 142 80、85 132 172 JM10 3150 5000 4000 55、56 84 112 90 215 19.5 0.083 60、63、65、70、71、75 107 142 80、85、90 132 172 JM11 4000 6300 3650 60、63、65、70、71、75 107 142 100 235 23±0.5 25 0.131 80、85、90、95 132 172 JM12 5000 8000 3400 60、63、65、70、71、75 107 142 250 30 0.174 80、85、90、95 132 172 100 167 212 JM13 6300 10000 3200 63、65、70、71、75 107 142 110 210 36 0.239 80、85、90、95 132 172 100、110 167 212 JM14 8000 12500 2850 65、70、71、75 107 142 115 300 27±0.6 45 0.38 80、85、90、95 132 172 100、110 167 212 JM15 10000 16000 2700 70、71、75 107 142 125 320 55 0.5 80、85、90、95 132 172 100、110、120、125 167 212

注：
1、用戶有需要各種非標軸孔、鍵槽、軸孔配合長度的，請在訂貨時標明，本公司均承接制造。
2、誠告用戶：隨著工藝與材料的改進，在保證各型號聯軸器的主要性能參數和尺寸不變的情況下，今后產品尺寸 會有修改，屆時恕不另行通知。
