詳細說明

?

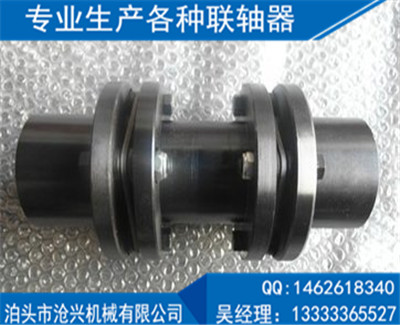

DJM脹緊套聯結單型膜片聯軸器的主要尺寸和基本參數



規格	孔徑d mm	D mm	L mm	A mm	B mm	重量 kg	許用轉速 rpm	公稱扭矩 N.m	許用補償量
									角向（°）	軸向 mm
01	8-22	68	90	6.1	26	0.85	20000	33	1	±0.8
02	10-32	81	95	6.6	26	1.2	20000	90	1	±1.0
03	10-35	93	110	8.4	29	1.7	18000	173	1	±1.2
04	10-42	104	124	11.2	34	2.7	15000	245	1	±1.4
05	15-50	126	152	11.7	42	6.5	13000	420	1	±1.6
06	15-60	143	170	11.7	48	8.9	12000	772	1	±1.8
07	20-70	168	210	16.8	58	15.8	10000	1270	1	±2.5

DJM單型脹緊套膜片聯軸器 主要特點：
1.偏心允許范圍大，可靈活應用于各種傳動系統。
2.拆裝迅速，具有很高的裝配重要性。
3.無需潤滑，噪音小，磨損。無滑動、摩擦、轉動部件，可降低能量損失。
4.結構簡單，重量輕。
5.不需維護，停機時肉眼可檢查故障。
6.環境適應性，可高溫下運轉。
7.傳動精度高?？煽啃愿?，壽命長。
