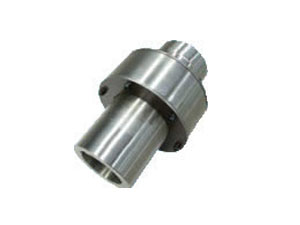

ZL彈性柱銷齒式聯軸器參數及介紹
時間:2012-11-15 02:39:21 作者:admin
ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸利用若干非金屬材料制成的柱銷,置于兩半聯軸器與外環內表面之間的對合孔中,通過柱銷傳遞轉矩實現兩半聯軸器聯接.
ZL彈性柱銷齒式聯軸器通過尼龍齒銷起到連接傳動的作用,這樣有效的發揮機械傳動,又能在傳動過程中起到緩沖傳動、平穩傳動的作用,同時在機械超負荷運轉中,起到相當?shù)谋Wo作用,所以說也可以說是一種安全保護性聯軸器。
供應聯軸器 泊頭市滄興機械有限公司主要生產聯軸器 價格便宜 質量可靠 網址:http://www.ivannabenesova.com 電話:0317-5139558 手機:13333365527
型號
|
公稱扭矩
Tn(N.m) |
許用轉速
[n]r/min |
軸孔直徑 d 1 d2
|
軸孔配合長度
|
D
|
B
|
轉動慣量 Kg.m 2
|
質量 m Kg
|
|
Y型
|
J1 型
|
||||||||
L
|
L 1
|
||||||||
ZL1
|
100
|
4000
|
12 14
|
32
|
27
|
76
|
42
|
0.0004
|
0.80
|
16 18
|
42
|
30
|
|||||||
19
|
|||||||||
20 22
|
52
|
38
|
|||||||
24
|
|||||||||
ZL2
|
250
|
4000
|
16 18
|
42
|
30
|
92
|
50
|
0.003
|
3.23
|
19
|
|||||||||
20 22
|
52
|
38
|
|||||||
24
|
|||||||||
25 28
|
62
|
44
|
|||||||
30 32
|
82
|
60
|
|||||||
ZL3
|
630
|
4000
|
25 28
|
62
|
44
|
118
|
69
|
0.011
|
6.57
|
30 32
|
82
|
60
|
|||||||
35 38
|
|||||||||
40 42
|
112
|
84
|
|||||||
ZL4
|
1600
|
4000
|
40 42
|
112
|
84
|
158
|
89
|
0.046
|
14.8
|
45 48
|
|||||||||
50 55
|
|||||||||
56
|
|||||||||
60
|
142
|
107
|
|||||||
ZL5
|
4000
|
4000
|
50 55
|
112
|
84
|
192
|
89
|
0.114
|
24.8
|
56
|
|||||||||
60 63
|
142
|
107
|
|||||||
65 70
|
|||||||||
71 75
|
|||||||||
80
|
172
|
132
|
|||||||
ZL6
|
6300
|
3300
|
60 63
|
142
|
107
|
230
|
111
|
0.28
|
42.5
|
70 71
|
|||||||||
75
|
|||||||||
80 85
|
172
|
132
|
|||||||
90 95
|
|||||||||
ZL7
|
10000
|
2900
|
70 71
|
142
|
107
|
260
|
113
|
0.56
|
66.3
|
75
|
|||||||||
80 85
|
172
|
132
|
|||||||
90 95
|
|||||||||
100 110
|
212
|
167
|
|||||||
ZL8
|
16000
|
2500
|
80 85
|
172
|
132
|
300
|
136
|
1.21
|
107.3
|
90 95
|
|||||||||
100 110
|
212
|
167
|
|||||||
120
|
|||||||||
125 130
|
252
|
202
|
|||||||
ZL9
|
2500 0
|
2300
|
90 95
|
172
|
132
|
335
|
146
|
1.98
|
140.9
|
100 110
|
212
|
167
|
|||||||
120
|
|||||||||
125
|
252
|
202
|
|||||||
|
|||||||||
ZL10
|
31500
|
2100
|
130 140
|
212
|
167
|
355
|
151
|
2.85
|
180.9
|
150
|
|||||||||
100 110
|
252
|
202
|
|||||||
120
|
|||||||||
125
|
302
|
242
|
|||||||
130 140 150
|
|
|
|||||||
ZL11
|
40000
|
2000
|
160 170
|
212
|
167
|
380
|
170
|
3.9
|
219.3
|
|
|||||||||
110 120
|
252
|
202
|
|||||||
125
|
|||||||||
130 140 150
|
302
|
242
|
|||||||
160 170 180
|
|
|
|||||||
ZL12
|
63000
|
1700
|
130 140
|
252
|
202
|
445
|
183
|
9.2
|
371.4
|
150
|
|||||||||
160 170
|
302
|
242
|
|||||||
180
|
|||||||||
190 200
|
352
|
282
|
|||||||
ZL13
|
100000
|
1500
|
150
|
252
|
202
|
515
|
218
|
15.6
|
470
|
160 170
|
302
|
242
|
|||||||
180
|
|||||||||
190 200
|
352
|
282
|
|||||||
220
|
|||||||||
240
|
410
|
330
|
|||||||
ZL14
|
125000
|
1400
|
170 180
|
320
|
242
|
560
|
218
|
27.8
|
708
|
190 200
|
352
|
282
|
|||||||
220
|
|||||||||
240 250
|
410
|
330
|
|||||||
260
|
|||||||||
ZL15
|
160000
|
1300
|
190 200
|
352
|
285
|
590
|
238
|
33.4
|
768
|
220
|
|||||||||
240 250
|
410
|
330
|
|||||||
260
|
|||||||||
280 300
|
470
|
380
|
|||||||
ZL16
|
250000
|
100, 0
|
220
|
352
|
282
|
695
|
262
|
69.9
|
1169
|
240 250
|
410
|
330
|
|||||||
260
|
|||||||||
280 300
|
470
|
380
|
|||||||
320
|
|||||||||
340
|
550
|
450
|
|||||||
ZL17
|
315000
|
950
|
240 250
|
410
|
330
|
768
|
282
|
122.7
|
1664
|
260
|
|||||||||
280 300
|
470
|
380
|
|||||||
320
|
|||||||||
340 360
|
550
|
450
|
|||||||
380
|
|||||||||
ZL18
|
400000
|
850
|
250 260
|
410
|
330
|
860
|
300
|
202.7
|
2193
|
280 300
|
470
|
380
|
|||||||
320
|
|||||||||
340 360
|
550
|
450
|
|||||||
380
|
|||||||||
400 420
|
650
|
540
|
|||||||
ZL19
|
630000
|
750
|
280 300
|
470
|
380
|
970
|
320
|
341.2
|
2901
|
320
|
|||||||||
340 360
|
550
|
450
|
|||||||
380
|
|||||||||
400 420
|
650
|
540
|
|||||||
440 450
|
|||||||||
ZL20
|
1000000
|
650
|
320
|
470
|
380
|
1156
|
351
|
710
|
4251
|
340 360
|
550
|
450
|
|||||||
380
|
|||||||||
400 420
|
650
|
540
|
|||||||
440 450
|
|||||||||
460 480
|
|||||||||
500
|
|||||||||
ZL21
|
1600000
|
530
|
380
|
550
|
450
|
1440
|
355
|
1948
|
7514
|
400 420
|
650
|
540
|
|||||||
440 450
|
|||||||||
460 480
|
|||||||||
500
|
|||||||||
530 560
|
800
|
680
|
|||||||
600 630
|
|||||||||
ZL22
|
2000000
|
500
|
420 440
|
650
|
540
|
1520
|
396
|
2931
|
10148
|
450 460
|
|||||||||
480 500
|
|||||||||
530 560
|
800
|
680
|
|||||||
600 630
|
|||||||||
670 710
|
900
|
780
|
|||||||
750
|
|||||||||
ZL23
|
2500000
|
460
|
480 500
|
650
|
540
|
1638
|
430
|
4379
|
13026
|
